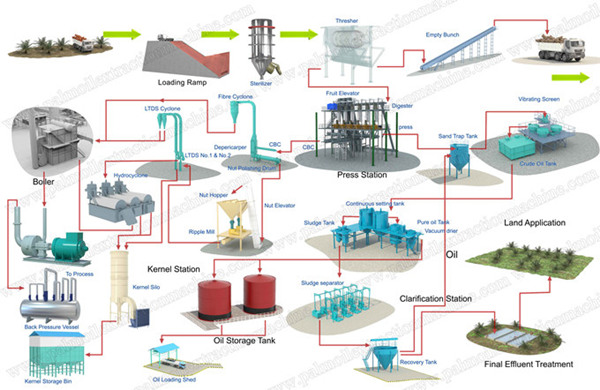

Introduction de l'organigramme du processus de broyage de l'huile de palme

réception des grappes de fruits de palme frais:

FFB indique les grappes de fruits de palme frais qui peuvent être récoltées toute l'année. Les grappes de fruits de palme frais doivent être traitées dans les 2 jours suivant leur coupe du palmier. Sinon, la valeur acide sera élevée, ce qui affectera la qualité finale de l'huile de palme.

2. Station de désinfection

stérilisateur de fruits de palme

FFB est déchargé sur la rampe de chargement, puis transporté au stérilisateur pour la stérilisation, adoucissant les fruits à haute température, tuant les bactéries, augmentant l'humidité des fruits, facile à séparer et finalement facile à congelerL'huile de palme et la séparation des amandes de palme évitent également l'augmentation des acides gras libres. Le temps entre la cueillette et la stérilisation ne doit pas dépasser 24 heures.

3. Station de battage

batteur de fruits de palme

pendant la stérilisation, les fruits de palme sont ramollis parE battage et criblage des batteurs pour séparer les fruits de palme des grappes de fruits vides (OEPP).

convoyeur à grappes de fruits vides

l'OEPP est stocké pour être utilisé comme carburant ou comme engrais et peut également être utilisé pour d'autres fonctions.

l'élévateur à fruits transportera les fruits de palme battants (du convoyeur sous le batteur).Passez à l'étape suivante de la station de broyage des fruits de palme.

4. Station de broyage et de digestion

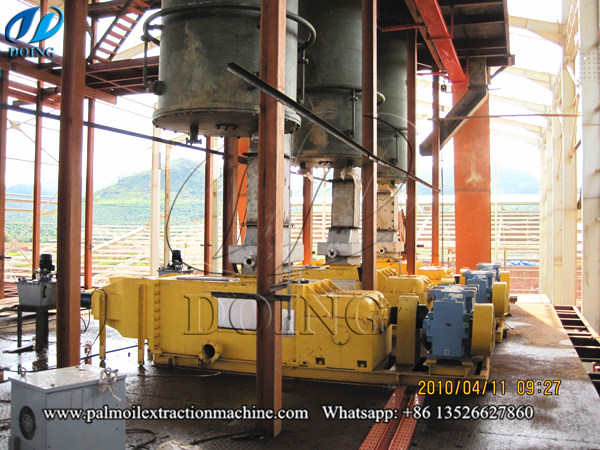

machine de broyage et de digestion des fruits de palme

transportez les fruits de palme dans le digesteur et mélangez-les à nouveau pour la cuisson, séparez la pulpe et les noix de palme, puis utilisez deux vis hydLa presse à huile de palme raulic est utilisée pour obtenir de l'huile de palme brute, ce qui augmente considérablement l'efficacité de production.

5. Station de clarification de l'huile

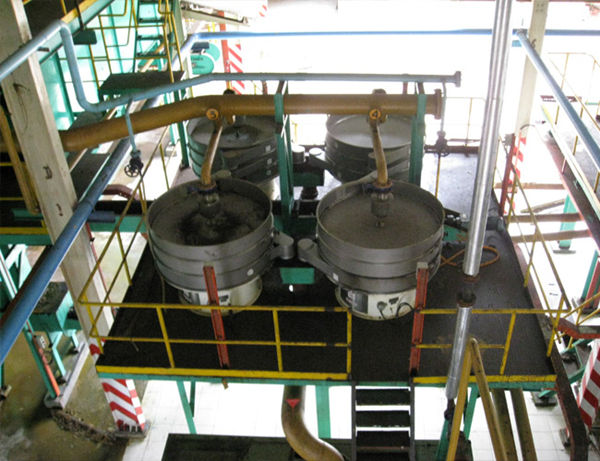

clarificateur d'huile de palme bruteAprès filtration, le matériau fibreux est retiré de l'huile, puis un tassement continu est effectué pour diviser l'ensemble en deux parties: l'huile et les sédiments.Retirer de l'huile contenant 45 à 55% d'eau, de boues et d'autres matières.

6. Réservoir et hangar de chargement d'huile

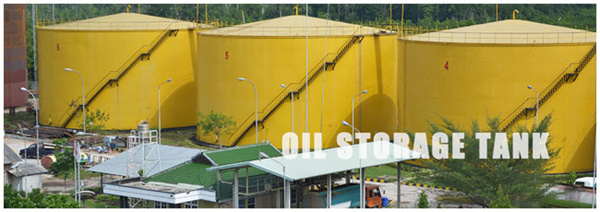

réservoir de l'usine d'huile de palme

entreposer l'huile de palme brute et préparer l'huile pour le chargement ailleurs.

7. Station de dégraissageLe gâteau à fibres LM entre dans le broyeur à gâteau, puis dans le système de séparation de l'air pour séparer les fibres et les noix.

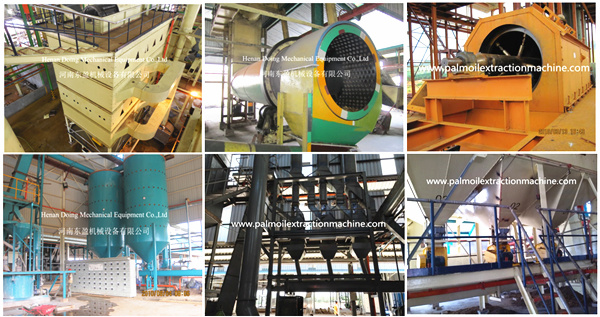

8. Système de récupération des cerneaux

Le récupérateur de cerneaux de palmier

écrase ensuite les noix pour obtenir la coque et les cerneaux. Par le système de séparation de l'air et le système de lavageEm séparer la coquille et l'amande. La coquille peut être utilisée comme combustible de chaudière, et l'amande séchée est stockée et vendue à d'autres, ou transformée en huile de palme par une autre usine (usine de transformation de l'amande de palme) (

(1) réservoir de stockage de l'amande de palme: pour le stockage de l'amande de palme

(2)Tambour de polissage: utilisé pour polir les amandes de palmier, enlever les fibres résiduelles, obtenir des amandes de palmier propres,

(3) tamis de classement des noix: diviser les amandes de palmier en différentes classes

(4) Broyage ondulé: utilisé pour fendre les amandes de palmier, fendre la coquille dure des Amandes de palmier, obtenir un mélange de amandes de palmier et de coquillesSystème de colonne de séparation et Hydrocyclone: séparation des noix de la coqueStockage final des amandes de palme séchées: pour le stockage des amandes de palme séchées

autres équipements auxiliaires de l'usine de traitement de l'huile de palme

9. Chaufferie

10. Centrale électrique

11. Approvisionnement en eau et traitement (y compris le traitement de l'eau des chaudières)

12. Station d'épuration des eaux usées

ci-dessus sont les principales introductions de l'usine de traitement de l'huile de palme(pour une capacité supérieure à 15 T/h). N'hésitez pas à contacter Henan Dong pour toute question concernant le diagramme de processus de l'usine de traitement de l'huile de palme et toute capacité de l'usine de traitement de l'huile de palme.
